| Rekonstrukce Res na Rils pro ČD pokračuje | |
|
poslední aktualizace 31.1.2005
|
 |

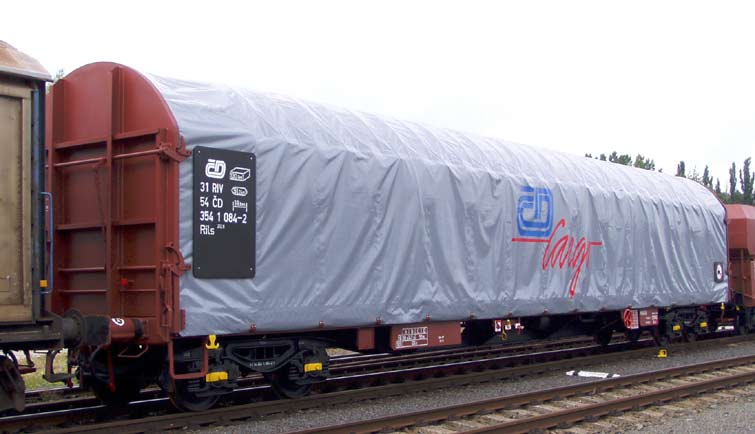

| První vůz druhé série vozů Rils 31 54 3541 084-2 |
|
V druhé polovině roku 2004 byla zahájena druhá série rekonstrukce vozů Res 51.sk. na vozy Rils. Vzhledem k provedeným změnám na voze je druhá série označena typovým číslem 9-212.6. Celkem bude provedena rekonstrukce na 150 vozech. Po ukončení této druhé série budou ČD provozovat celkem 234 vozů Rils typových čísel 9-212.4, 9-212.5 a 9-212.6. Rekonstrukce je opět prováděna v Ostravských opravnách a strojírnách, s.r.o. |
 |
|

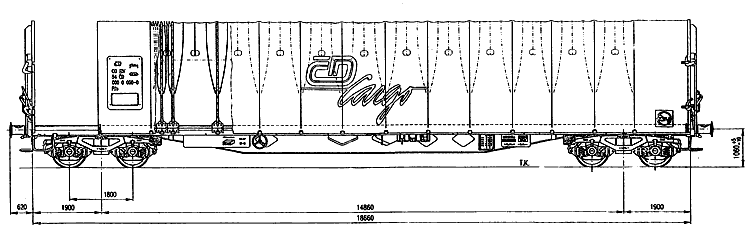

| Typový výkres vozu Rils, typ 9-212.6 |
| Změny rekonstrukce
u typu 9-212.6: Rozdíl mezi typem 9-212.5, tj. vozy do čísla 083 a vozy typu 9-212.6, od čísla 084 je v konstrukci plachtového posuvného krytu. Je použita plachta povrchově lakovaná (tedy "akceptována" připomínka k snížení znečištění plachet). Uchycení plachty je na základě zkušeností s provozem první série (typ 9-212.5) změněno. K pojízdným vozíkům je nyní plachta připevněna dvěma šrouby s velkou podložkou, toto uchycení by mělo znemožnit vytrhnutí plachty při jízdě vozu. Vozy lze dnes identifikovat podle velkého loga ČD Cargo na plachtě. Pro zvětšení vnitřního prostoru - ložného prostoru vozu je plachtový kryt doplněn "nadzvedávaním" plachty při shrnutí plachtového krytu. Jedná se vždy o tři laminátové tyče mezi oblouky nesoucími plachtu. Při shrnování plachtového krytu zabraňují prověšení plachty do vnitřního prostoru vozu. Ložný objem se zvětšil z 102 m3 na celkem 130 m3. První spojený dvojoblouk je doplněn "brzdou" proti samovolnému posunu plachtového krytu. Tato brzda umožňuje zajistit plachtový kryt v maximálním otevření plochy vozu aniž hrozí nebezpečí jeho samovolného posunu. Použitím brzdy přepravci při otevření vozu by mělo omezit poškozování prvního dvojoblouku při nakládce-vykládce od zachycení manipulovaným břemenem. Užití vozu zůstává nezměněno a tak i tyto další vozy Rils budou ve velkém množství k vidění při nakládce v Třineckých železárnách i dalších hutních firmách. |
|
 |
|

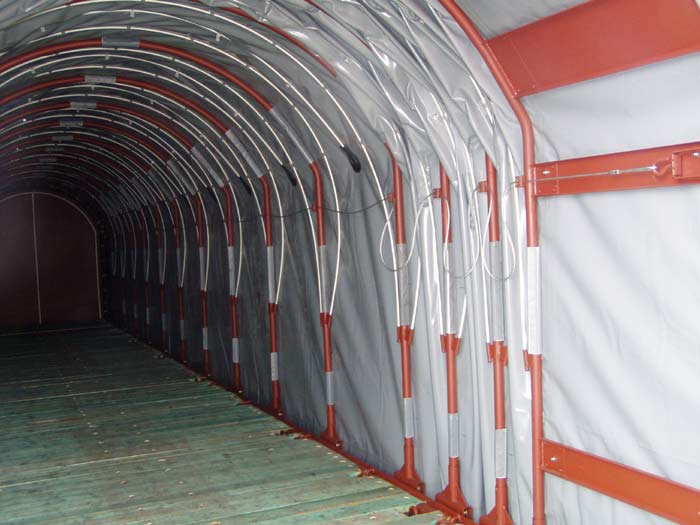

| Zvedání plachty laminátovými tyčemi |
 |
 |
|

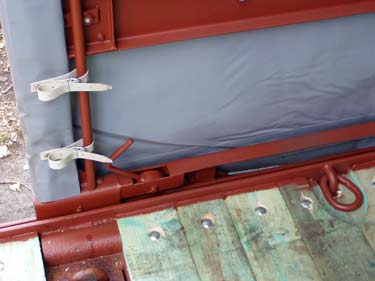

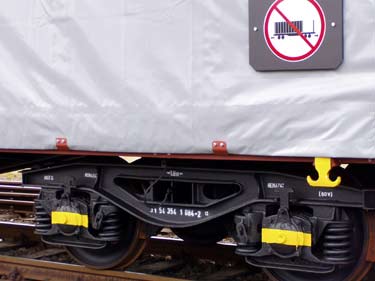

| Uchycení plachty | Brzda plachtového krytu - zajištěná |
 |
| Logo ČD Cargo na plachtě |
