Slps

speciální čtyřnápravový vůz

Konstrukční skupina : 10
Číselný interval : 4727, P vůz OKD Doprava, a.s.
Upřesnění: nosič kontejnerů ACTS
Výrobce : ŽOS Trnava, a.s.
Výroba : 1995 - 1996
Typové číslo: 9-206.2
Přepravní režim: 83

Výkres	\| 1 \|	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	\| 1 \|	—	—	—	—	Slps

Rekonstrukce z vozu Sps/Pas 10.sk. a vůz Sps vznikl odebráním bočních sklopných stěn z vozu Nas typ 122.1.
Pro ložený vůz a rychlost 100 km/h je snížená nosnost na 18 t/náprava.

Hlavní technické údaje
Délka přes nárazníky	20040 mm	Rychlost (ložený/prázdný)	100/90 km/h	Ložná hmotnost	49 t
Výška	1467 mm	Váha	27500 kg	Ložná šířka	— mm
Šířka	2980 mm	Ložný objem	— m³	Ložná délka	— mm
Délka skříně	— mm	Ložná plocha	— m²

Podvozek, pojezd:
Typ	26-2.8	Vzdálenost otočných čepů	14600 mm
Vzor dvojkolí	celistvá typ 409	Rozvor podvozku	200 mm
Vzor ložisek	valivá 59V	Průměr dvojkolí	920 mm

Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek	svařovaný
Podélníky	—
Čelníky	—
Skříň	—
Táhlové ústrojí	neprůběžné
Narážecí ústrojí	A30 kJ
Podlaha	nemá podlahu
Brzda:
Brzda	DAKO GP rozvaděč DAKO CV 1D stavěč zdrží SZ10
Ruční brzda	pořádací brzda
Zvláštní výbava, použití vozu:
Zvláštní výbava	tři otočné rámy pro kontejnery ACTS úhel vytočení 45 stupňů únosnost jednoho rámu je 18 000 kg
Použití vozu	pro přepravu tří kontejnerů ACTS

Výkresy

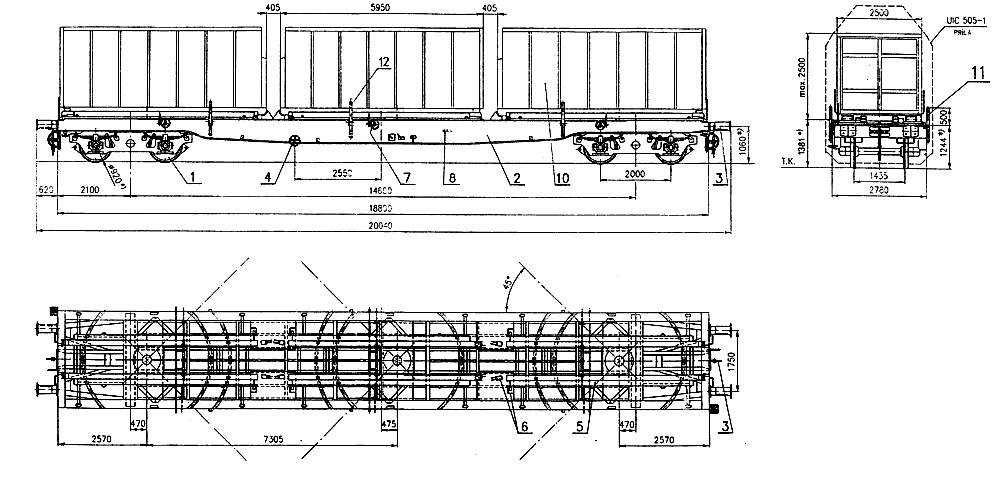

[1] Typový výkres

Fotografie

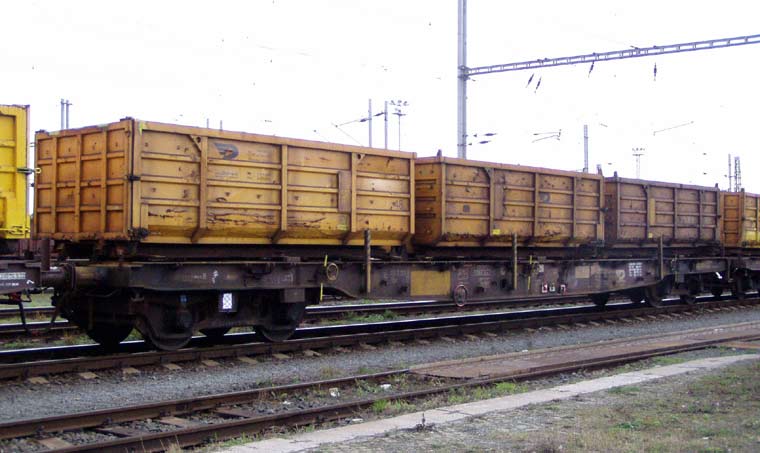

[1] Vůz 83 54 4727 053-8 v Ostravě Kunčicích (10/2004)

Poslední modifikace: 17.10.2004 19:39:44
