Vu nízkokostěnný dvounápravový vůz
Konstrukční skupina : 6
Číselný interval : 4-78000 až 4-78121
Upřesnění: s brzdou
Výrobce : Bautzen
Výroba : 1920 -
Typové číslo: typ Halle, A1/C71
Přepravní režim:  —

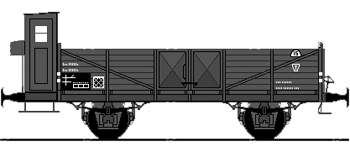

Výkres kkStB
(do 1924)
ČSD I.
(1925-1946)
ČSD II.
(1947-1967)
ČSD UIC
(1968-1981)
ČSD/ČD
(od 1982)
Fotografie| 1 |  —VuVuEklmo —

Dvounápravový vůz německé konstrukce dodaný na ČSD v roce 1920.
Interval vozů 4-78000 až 4-78121 je platný pouze před 2. sv. válkou, jelikož po roce 1945 byly doplňovány volná čísla po zrušených (zničených) vozech kořistními vozy.

Přečíslování na 12- místné číslo v roce 1966 - např.:
4-78067 na 20 54 539 5000-3
Hlavní technické údaje
Délka přes nárazníky 8800 mm  Rychlost (ložený/prázdný)  —/ — km/h  Ložná hmotnost 15 t
Výška 2530 mm  Váha 8870 kg  Ložná šířka 2730 mm
Šířka 3000 mm  Ložný objem 18.0 m3  Ložná délka 6720 mm
Délka skříně 6800 mm  Ložná plocha 18.0 m2
Podvozek, pojezd:
Typ  — Rozvor vozu 4000 mm
Vzor dvojkolí  —
Vzor ložisek  — Průměr dvojkolí 1000 mm
Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek nýtovaný
Podélníky  —
Čelníky  —
Skříň výplň dřevěná
Táhlové ústrojí průběžné
Narážecí ústrojí tyčové
Podlaha dřevěná
Brzda:
Brzda Vůz s ruční brzdou na plošině, později doplněna tlaková brzda.
Ruční brzda  —
Zvláštní výbava, použití vozu:
Zvláštní výbava  —
Použití vozu přeprava hnědého uhlí

Fotografie

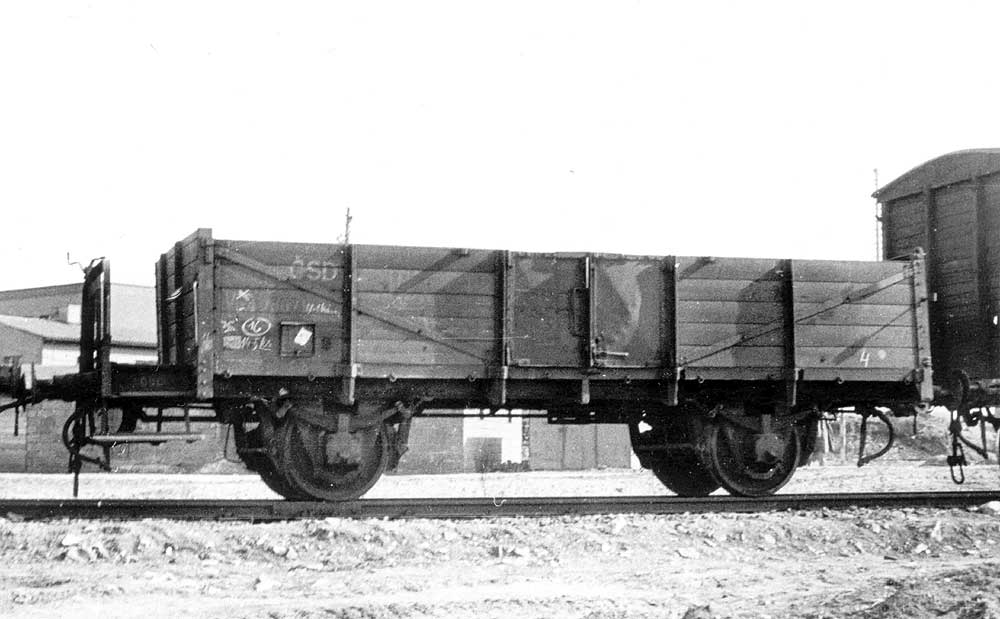

[1] Vu asi 4-78071, již s odebranou brzdařskou budkou
