Shimmns speciální čtyřnápravový vůz
Konstrukční skupina :  —
Číselný interval : 467 0
Upřesnění: na svitky plechu
Výrobce : Tatravagónka Poprad,a.s.
Výroba : 2003
Typové číslo: 9-575.0
Přepravní režim: 31
Výkres| 1 | kkStB
(do 1924)
ČSD I.
(1925-1946)
ČSD II.
(1947-1967)
ČSD UIC
(1968-1981)
ČSD/ČD
(od 1982)
Fotografie| 1 | 2 |  — — — —Shimmns

Majitelem vozů je společnost AAE (Ahaus Alstätter Eisenbahn AG) - největší pronajímatel železničních nákladních vozů v Evropě. České dráhy si tyto vozy pronajaly především pro dopravu plechů ze závodu ISPAT NH, a.s. v Ostravě. Vozy jsou zařazeny pod čísly 31 54 467 0 000-9 až 0 005-8.
Hlavní technické údaje
Délka přes nárazníky 12040 mm  Rychlost (ložený/prázdný) 120/120 km/h  Ložná hmotnost 60 t
Výška 4287 mm  Váha 21330 kg  Ložná šířka 2400 mm
Šířka 3010 mm  Ložný objem  — m3  Ložná délka  — mm
Délka skříně 10800 mm  Ložná plocha  — m2
Podvozek, pojezd:
Typ Y25 LLs(s)d Vzdálenost otočných čepů 7000 mm
Vzor dvojkolí celistvá kola, se zvýšenou teplotní odolností Rozvor podvozku 1800 mm
Vzor ložisek 80V SKF Průměr dvojkolí 920 mm
Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek svařovaný, z válcovaných a tvarovaných ocelových profilů
Podélníky svařenec z plechu
Čelníky  —
Skříň 2 pevná čela, posuvný plachtový kryt na 8 obloucích
Táhlové ústrojí neprůběžné, šroubovka 850 kN, vypružení pryžokovové
Narážecí ústrojí trubkové nárazníky, 70 kJ, kategorie C
Podlaha muldy z plechu pro uložení svitků
Brzda:
Brzda DAKO DK-GP-A 2x16"

stavěč zdrží SAB DRV 10-450-H2

Ruční brzda pořádací ovládaná kolem na podélníku vozu
Zvláštní výbava, použití vozu:
Zvláštní výbava posuvný plachtový kryt jištěný k čelu vozu v uzavřené poloze čtyřbodovým závěrem ERRI, v otevřené poloze odkrývá 2/3 ložné plochy

Ukládací muldy pro svitky plechu s bočním zajištěním
Použití vozu přeprava svitků plechů

Výkresy

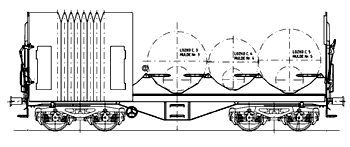

[1] Typový výkres
Fotografie

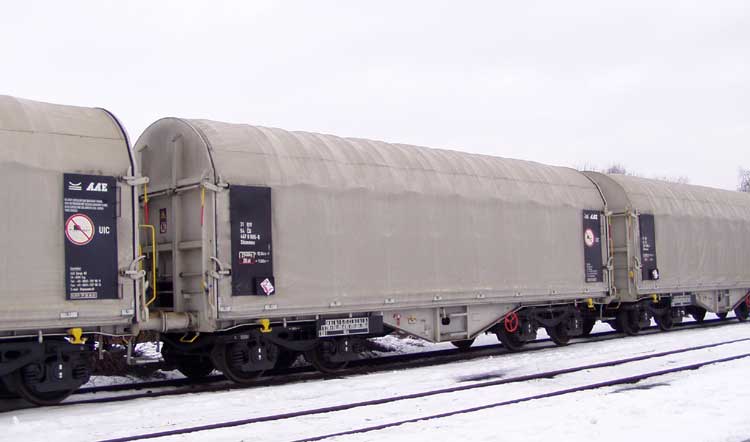

[1] Vůz 31 54 467 0 005-8, v Ostravě hl.n., 01/2004

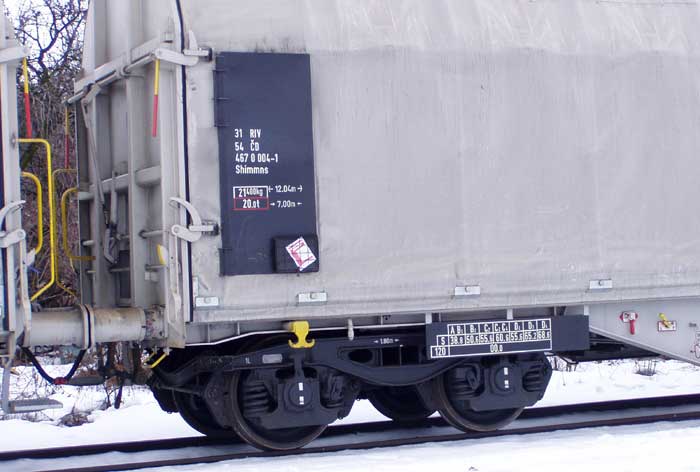

[2] Detail podvozku a popisu vozu 31 54 467 0 004-1
