Ampz osobní čtyřnápravový vůz
Výroba : 1998 - 1999
Upřesnění: podvozky SGP 300 R/3S
Výrobce : konsorcium SGP-Siemens a MSV Studénka
Výkres
Fotografie | 1 | 2 | 3 | 4 | 5 | 6 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — — — — —AmpzAmpz

DOdávky 1998/99: 73 54 10-91 001 až 009.
Jedná se o plně klimatizovaný vůz RIC 1. třídy s vysokým komfortem, v tlakotěsném provedení pro dvousetkilometrovou rychlost, v provedení dle vyhlášky UIC 567-2, tj. velkoprostorový vůz s 58 místy k sezení, s plynulou regulací vnitřní teploty od 20 do 24°C bez ohledu na venkovní teplotu. Součástí hygienického zabezpečení jsou dvě vakuová WC, umyvadlo s temperovanou vodou a elektrickým osušovačem rukou.
Hlavní technické údaje
Váha prázdného vozu 47500 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 26400 mm  Typ SGP 300 R/3S
Délka skříně 26100 mm  Konstrukční provedení svařovaný H rám s kolébkou
Šířka skříně 2825 mm  Vzor dvojkolí celistvé, čep 130 mm, dle UIC 811, 812-3, 813-1
Výška střechy od temene kolejnice 4050 mm  Vzor ložisek TAROL 130x230x60
Vzdálenost otočných čepů 19000 mm  Spodek:
Rozvor podvozku 2500 mm  Podélníky samonosná svařovaná konstrukce z válcovaných a ohýbaných profilů
Průměr styčné kružnice kola 920 mm  Hlavní příčníky  —
Nejvyšší dovolená rychlost vozu 200 km/h  Čelníky  —
Brzdící váha P56R75R+Mg t  Táhlové ústrojí neprůběžné UNIC, pryžokovové vypružení
    Narážecí ústrojí L60A MSV, elastomer JARRET
Míst k sezení 30  Brzda KNORR, kotoučová, tři kotouče na nápravu
Počet oddílů Osvětlovací zařízení zářivkové, nouzové žárovkové
  Vytápěcí zařízení klimatizace v rozsahu venk. tepl. -20 až +32°C

Fotografie

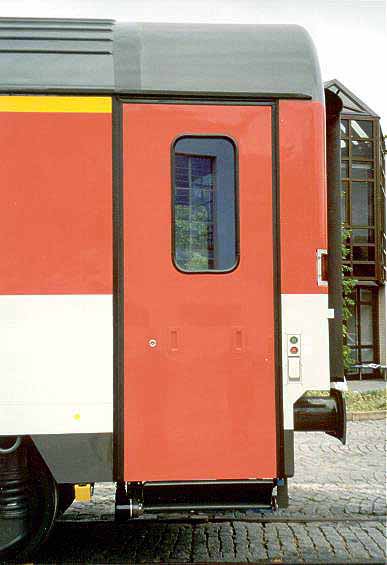

[1] Dveře vozu (J.Vrchovský)

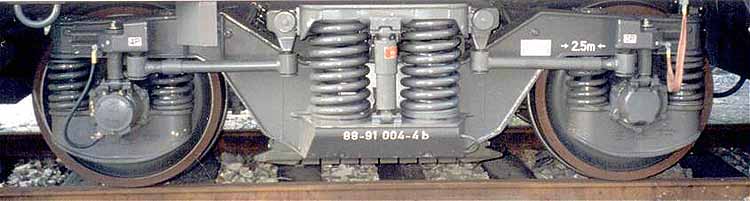

[2] Podvozek SGP 300 (J.Vrchovský)
[3] Celkový pohled
[4] Ampz 001- čelo vozu (J.Vrchovský)
[5] Ampz 73 54 21-90 008-8 (J.Vrchovský)

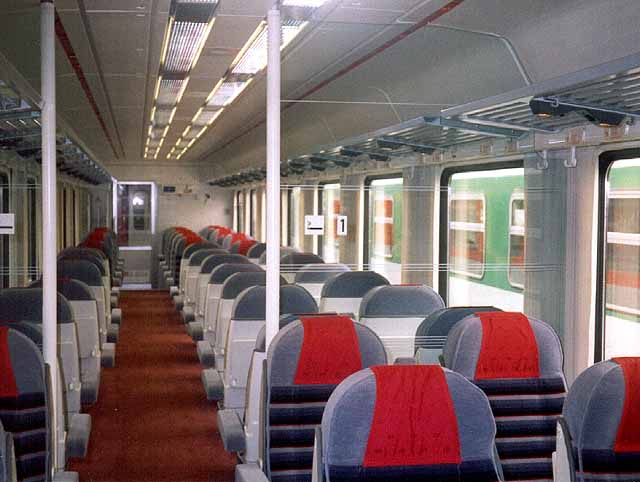

[6] Fotografie interieru (Ing. Ivo Mahel)
