Rah

kotlový čtyřnápravový vůz

Konstrukční skupina : 10
Číselný interval : 7585 až 7587
Upřesnění: 480 hl
Výrobce : Vagónka Tatra Studénka, Královopolská strojírna
Výroba : 1959 - 1962
Typové číslo: 2-302.1, 2-302.5, 2-302.6
Přepravní režim: 82

Výkres	\| 1 \|	kkStB (do 1924)	ČSD I. (1925-1946)	ČSD II. (1947-1967)	ČSD UIC (1968-1981)	ČSD/ČD (od 1982)
Fotografie	\| 1 \| 2 \| 3 \| 4 \|	—	—	—	Rah	Zae

Vozy vyráběny v minimálně třech konstrukčních modifikacích podle jedněch technických podmínek TPE 9-28-002/59. V roce vybavovány 1959 podvozky 26-2.4 a od roku 1960 podvozky 26-2.5.
Typ 2-302.1 a 2-302.6 měly brzdařskou budku (později při opravách odebíranou), vozy typu 2-302.5 měly pouze brzdařskou plošinu.
V roce 1982 přečíslovány z intervalu 7382 až 7484 do intervalu 82 54 7585 000 až 7587 334.

Hlavní technické údaje
Délka přes nárazníky	12340 mm	Rychlost (ložený/prázdný)	80/80 km/h	Ložná hmotnost	43 t
Výška	3958 mm	Váha	21600 kg	Průměr kotle	2550 mm
Šířka	2950 mm	Ložný objem	48.0 m³	Délka kotle	9860 mm

Podvozek, pojezd:
Typ	26-2.4, od roku 1960 26-2.5, později i 26-2.7	Vzdálenost otočných čepů	6600 mm
Vzor dvojkolí	obručové typ 410	Rozvor podvozku	2000 mm
Vzor ložisek	valivé ložiska 59V	Průměr dvojkolí	1000 mm

Spodek, skříň, táhlové a narážecí ústrojí, podlaha:
Spodek	svařovaný s kotlem z plechu 8 mm
Podélníky	ohýbaný a svařovaný plech tl. 8 mm
Čelníky	ohýbaný
Skříň	svařovaný kotel z plechu 11374.1 tl. 10 mm, 2-3 peřejníky
Táhlové ústrojí	neprůběžné s pásovou pružinou
Narážecí ústrojí	trubkové nárazníky 160 kN (později 350 kN)
Podlaha	—
Brzda:
Brzda	Božič, DAKO
Ruční brzda	vřetenová ovládaná z plošiny (budky)
Zvláštní výbava, použití vozu:
Zvláštní výbava	výpustný ventil DN 150, u některých typů vyhřívaný, koncový ventil DN 150 nebo DN 100 typ 2-302.6 izolovaný kotel - tl izolace 150 mm, obal plech pozinkovaný tl. 1 mm
Použití vozu	tekuté hořlavé látky, ropa, mazut, typ 2-302.6 - sirník sodný

Výkresy

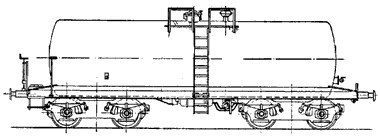

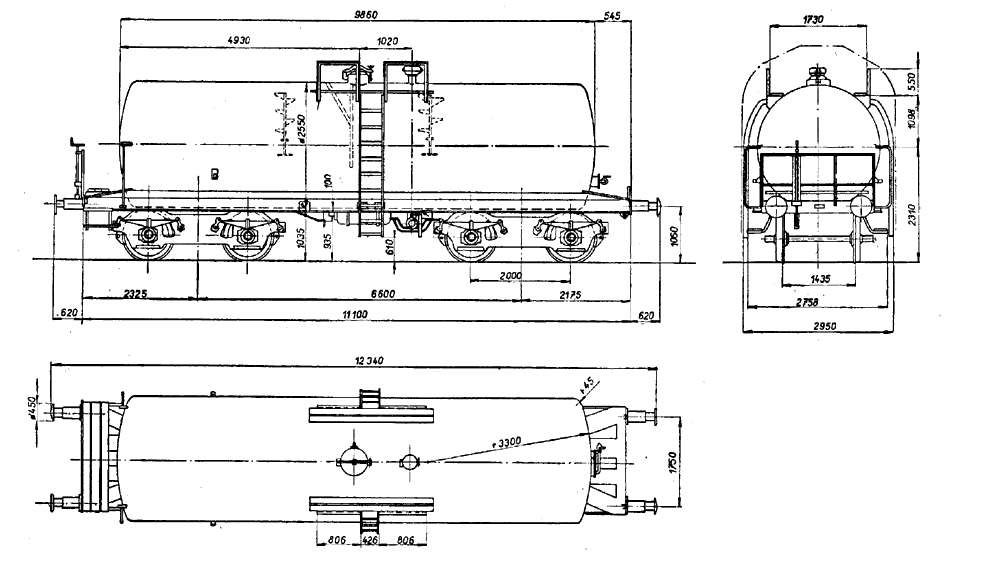

[1] Typový výkres (neplatí pro typ 2-302.6)

Fotografie

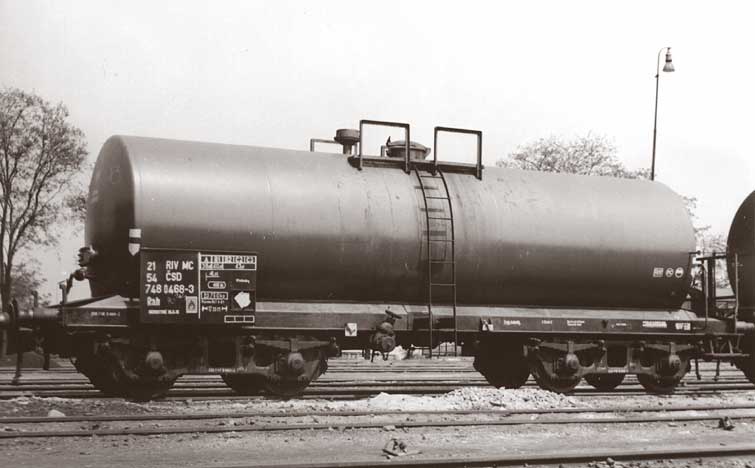

[1] Vůz 21 54 748 0468-3, před přečíslováním v roce 1982

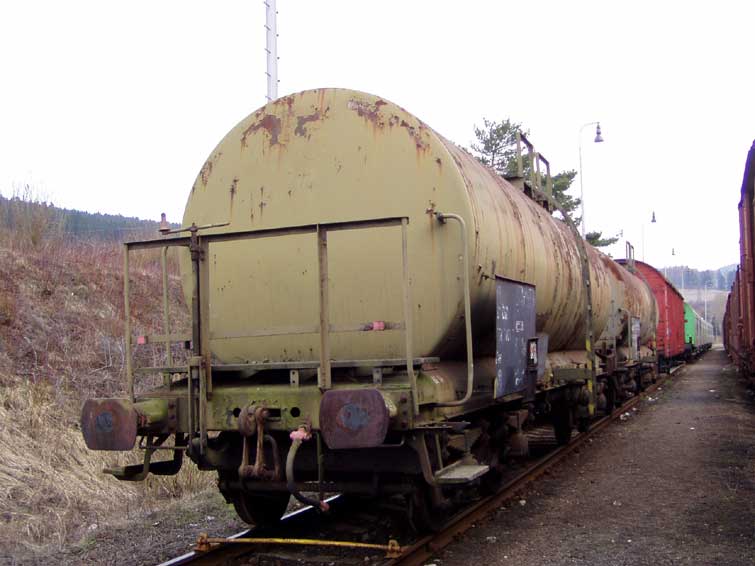

[2] Zrušený vůz 82 54 7587 250-2 v areálu OOS Ostrava (2002)

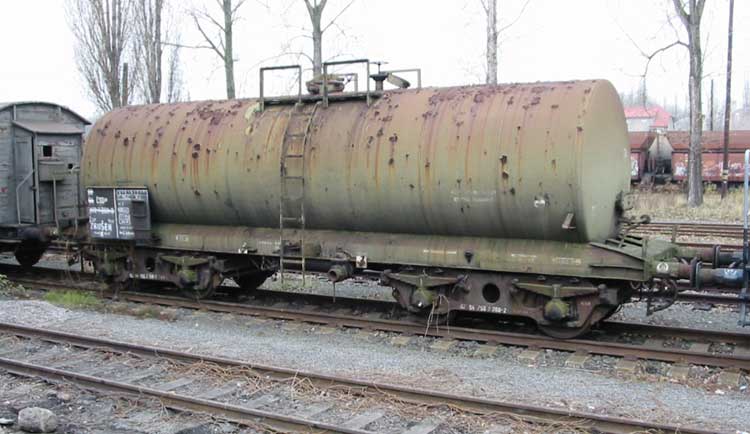

[3] Vůz Zae 82 54 7587 031-7, Horná Štubňa (4/2004)

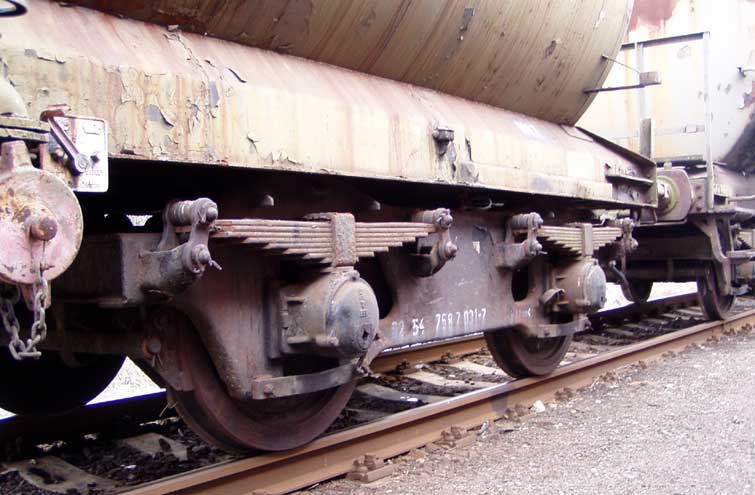

[4] Podvozek 26-2.5 vozu 82 54 7587 031-7 (4/2004)
