Be osobní dvounápravový vůz
Výroba : 1936 - 1937
Upřesnění: rozvor 8 m
Výrobce : Ringhoffer, Kolín
Výkres | 1 |
Fotografie | 1 | 2 |
kkStB I.
(do 1912)
kkStB II.
(1913-1920)
ČSD I.
(1921-1956)
ČSD II.
(1957-1982)
ČSD III.
(1983-1989)
ČSD-ČD
(1990-2000)
ČD
(od 2001)
 — —BeBe (Ae) — — —

V letech 1936 - 1937 dodány Be 2-0020 - 2-0066 s dřevěnou kostrou skříně.
Prakticky souběžně dodávány též rozměrově shodné vozy již s celokovovou vozovou skříní: v r. 1936 Be 2-0000 až 2-0005, v letech 1938 - 1939 Be 2-0106 až 2-0123.
Po zrušení 3. vozové třídy (1956) přeznačeny na řadu Ae, v šedesátých letech na řadu Be.
Např. vůz Be 2-0046 vyrobený u Ringhoffera v roce 1936, přeznačen na Ae 1-4690 a později na Be 50 54 24-20 131-5.
Hlavní technické údaje
Váha prázdného vozu 18500 kg  Podvozek, pojezd:
Délka vozu přes nárazníky 13540 mm  Typ  —
Délka skříně 12420 mm  Konstrukční provedení  —
Šířka skříně 3000 mm  Vzor dvojkolí N33
Výška střechy od temene kolejnice 3870 mm  Vzor ložisek 8B ; kluzné
Rozvor vozu 8000 mm  Spodek:
    Podélníky válcovaný profil U 240 x 85 x 10 mm
Průměr styčné kružnice kola 1000 mm  Hlavní příčníky válcovaný profil U 120 x 55 x 7 mm
Nejvyšší dovolená rychlost vozu 80 km/h  Čelníky válcovaný profil U 240 x 85 x 10 mm
Brzdící váha 16 t  Táhlové ústrojí neprůběžné, nezávislé na náraznících
    Narážecí ústrojí tyčové
Míst k sezení  —  Brzda Westinghouse W
Počet oddílů  —  Osvětlovací zařízení elektrické žárovkové
  Vytápěcí zařízení parní nízkotlaké

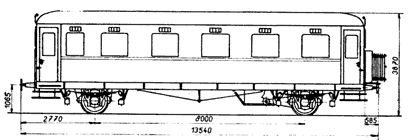

Výkresy

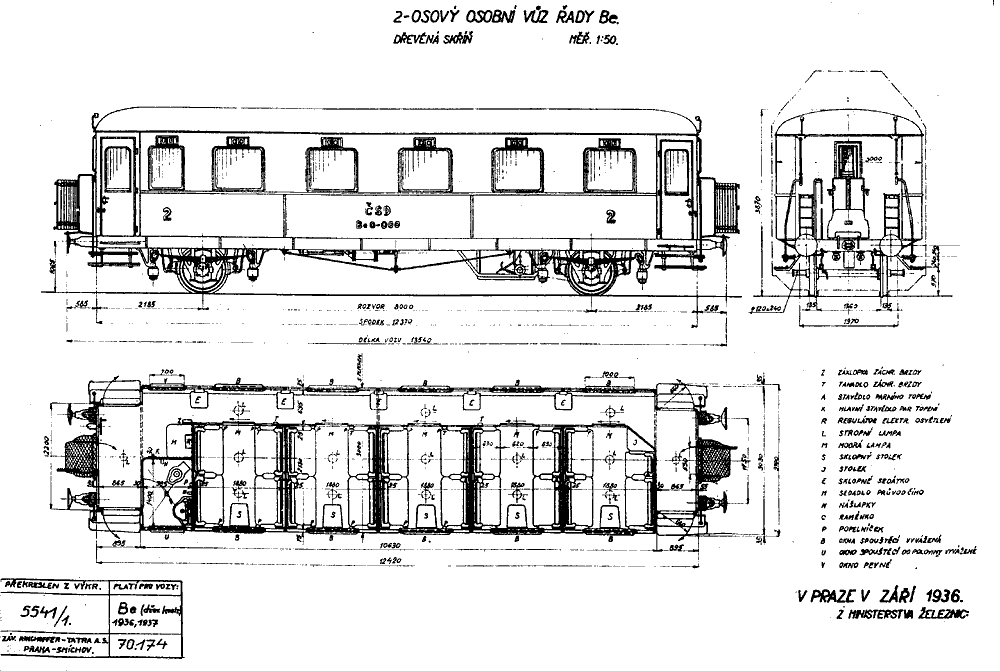

[1] Typový výkres
Fotografie

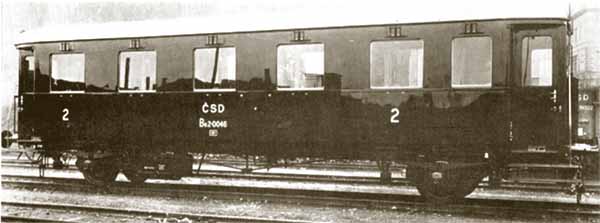

[1] Fotografie vozu Be 2-0046
[2] Be 24-20 129 s dřevěnou skříní
